Lắng đọng phún xạ Magnetron trong ngành công nghiệp ghi quang
Các ứng dụng
| Các ứng dụng | Mục đích cụ thể | Loại vật liệu |
| ghi quang | Phim ghi đĩa thay đổi pha | TeSe, SbSe, TeGeSb, v.v. |
| Phim ghi đĩa từ | TbFeCo, DyFeCo, TbGdFeCo, TbDyFeCo | |
| Phim phản chiếu đĩa quang | Hợp kim AI, AITi, AlCr, Au, Au | |
| Phim bảo vệ đĩa quang | sĩ3N4, SiO2+ZnS |
nguyên tắc làm việc
Nguyên lý hoạt động của phún xạ magnetron là các electron va chạm với các nguyên tử argon trong quá trình bay tới
chất nền dưới tác dụng của điện trường, và làm cho chúng bị ion hóa các cation Ar và các electron mới.
các electron bay đến đế, các ion Ar bay đến mục tiêu cực âm với tốc độ cao dưới tác dụng của điện trường
và bắn phá bề mặt mục tiêu với năng lượng cao để làm cho mục tiêu bị bắn tung tóe.Trong số các hạt phún xạ,
các nguyên tử hoặc phân tử mục tiêu trung lập được lắng đọng trên đế để tạo thành màng, tuy nhiên, thứ cấp được tạo ra
các electron trôi theo hướng được chỉ định bởi E (điện trường) × B (từ trường) dưới tác dụng của điện và
từ trường (“Dịch chuyển E×B”), đường chuyển động của chúng tương tự như đường cycloid.Nếu đặt trong từ trường hình xuyến thì
các electron sẽ chuyển động theo đường tròn xấp xỉ cycloid trên bề mặt mục tiêu.Không chỉ đường chuyển động của electron là
khá dài, nhưng chúng cũng bị giới hạn trong vùng plasma gần bề mặt mục tiêu, nơi có nhiều Ar bị ion hóa
để bắn phá mục tiêu, do đó nhận ra tỷ lệ lắng đọng cao.Khi số lượng va chạm tăng lên, thứ cấp
các electron sử dụng hết năng lượng của chúng, dần dần di chuyển ra khỏi bề mặt mục tiêu và cuối cùng lắng đọng trên đế
dưới tác dụng của điện trường.Do năng lượng thấp của điện tử như vậy, năng lượng truyền cho chất nền là rất
nhỏ, dẫn đến sự gia tăng nhiệt độ của chất nền thấp hơn.
Đặc trưng

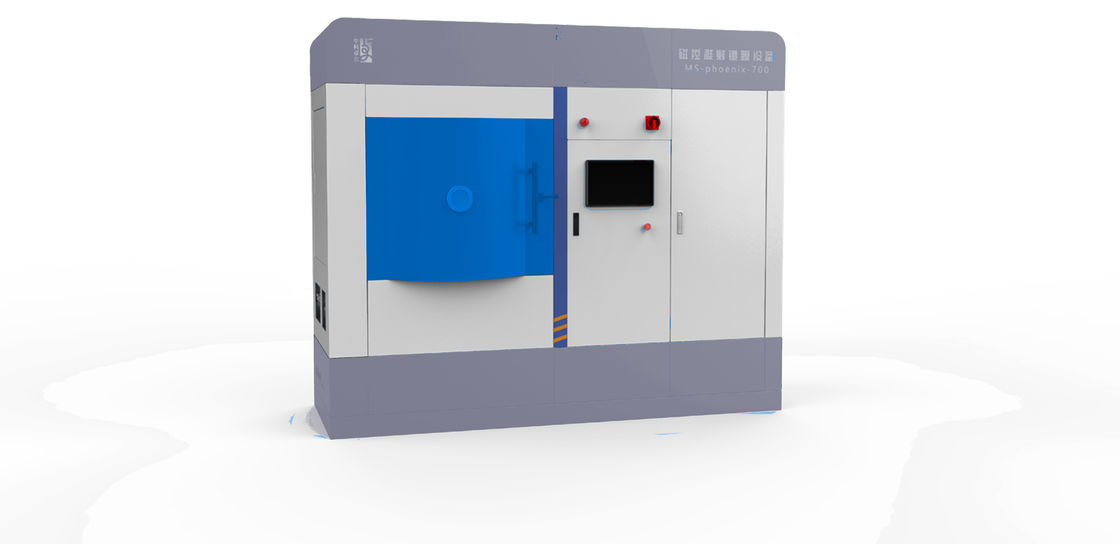

| Người mẫu | MSC-OR-X—X |
| loại lớp phủ | Các màng điện môi khác nhau như màng kim loại, oxit kim loại và AIN |
| phạm vi nhiệt độ lớp phủ | Nhiệt độ bình thường đến 500 ℃ |
| Kích thước buồng chân không lớp phủ | 700mm*750mm*700mm (Tùy chỉnh) |
| chân không nền | < 5×10-7mbar |
| độ dày lớp phủ | ≥ 10nm |
| độ chính xác kiểm soát độ dày | ≤ ±3% |
| Kích thước lớp phủ tối đa | ≥ 100mm (Tùy chỉnh) |
| độ dày màng đồng nhất | ≤ ±0,5% |
| Chất mang | Với cơ chế quay hành tinh |
| vật liệu mục tiêu | 4×4 inch (tương thích với 4 inch trở xuống) |
| Nguồn cấp | Các nguồn cung cấp năng lượng như DC, xung, RF, IF và sai lệch là tùy chọn |
| xử lý khí | Ar, N2, ô2 |
| Lưu ý: Sản xuất tùy chỉnh có sẵn. | |
mẫu phủ
Các bước xử lý
→ Đặt chất nền để phủ vào buồng chân không;
→ Hút chân không;
→ Bật bơm phân tử, hút chân không ở tốc độ cao nhất, sau đó bật vòng quay và quay;
→ Làm nóng buồng chân không cho đến khi đạt đến nhiệt độ mục tiêu;
→ Thực hiện kiểm soát nhiệt độ không đổi;
→ Yếu tố trong sạch;
→ Quay trở lại điểm gốc;
→ Phủ màng theo yêu cầu quy trình;
→ Hạ nhiệt độ và dừng cụm bơm sau khi sơn phủ;
→ Ngừng hoạt động khi hoạt động tự động kết thúc.
