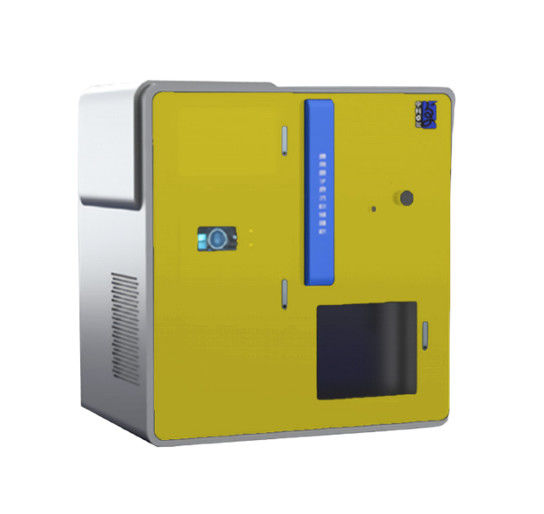

Lắng đọng lớp nguyên tử trong ngành bao bì điện tử hữu cơ
Các ứng dụng
Các ứng dụng | Mục đích cụ thể |
Bao bì điện tử hữu cơ
|
Đóng gói đi-ốt phát quang hữu cơ (OLED), v.v. |
nguyên tắc làm việc
Ưu điểm của công nghệ lắng đọng lớp nguyên tử là do phản ứng bề mặt của công nghệ ALD là
tự giới hạn, các vật liệu có độ dày chính xác mong muốn có thể được tạo ra bằng cách lặp lại liên tục quá trình tự giới hạn này.
Công nghệ này có phạm vi bao phủ bước tốt và diện tích bề dày lớn đồng đều.Tăng trưởng liên tục làm cho nano
vật liệu phim không có lỗ kim và mật độ cao.
Đặc trưng
Người mẫu | ALD-OEP-X—X |
Hệ thống màng phủ | AL2Ô3,TiO2,ZnO, v.v. |
phạm vi nhiệt độ lớp phủ | Nhiệt độ bình thường đến 500℃ (Có thể tùy chỉnh) |
Kích thước buồng chân không lớp phủ |
Đường kính trong: 1200mm, Chiều cao: 500mm (Tùy chỉnh) |
Cấu trúc buồng chân không | Theo yêu cầu của khách hàng |
chân không nền | <5×10-7mbar |
độ dày lớp phủ | ≥0,15nm |
độ chính xác kiểm soát độ dày | ±0,1nm |
kích thước lớp phủ | 200×200mm² / 400×400mm² / 1200×1200 mm², v.v. |
độ dày màng đồng nhất | ≤ ± 0,5% |
Tiền chất và khí mang |
Trimetyl nhôm, titan tetraclorua, kẽm dietyl, nước tinh khiết, nitơ, v.v. |
Lưu ý: Sản xuất tùy chỉnh có sẵn. |
mẫu phủ
Các bước xử lý
→ Đặt chất nền để phủ vào buồng chân không;
→ Hút chân không buồng chân không ở nhiệt độ cao và thấp, đồng thời xoay đế;
→ Bắt đầu phủ: chất nền được tiếp xúc với tiền chất theo trình tự và không có phản ứng đồng thời;
→ Làm sạch nó bằng khí nitơ có độ tinh khiết cao sau mỗi phản ứng;
→ Dừng quay bề mặt sau khi độ dày màng đạt tiêu chuẩn và quá trình làm sạch và làm mát kết thúc
hoàn thành, sau đó lấy chất nền ra sau khi đáp ứng các điều kiện phá vỡ chân không.
