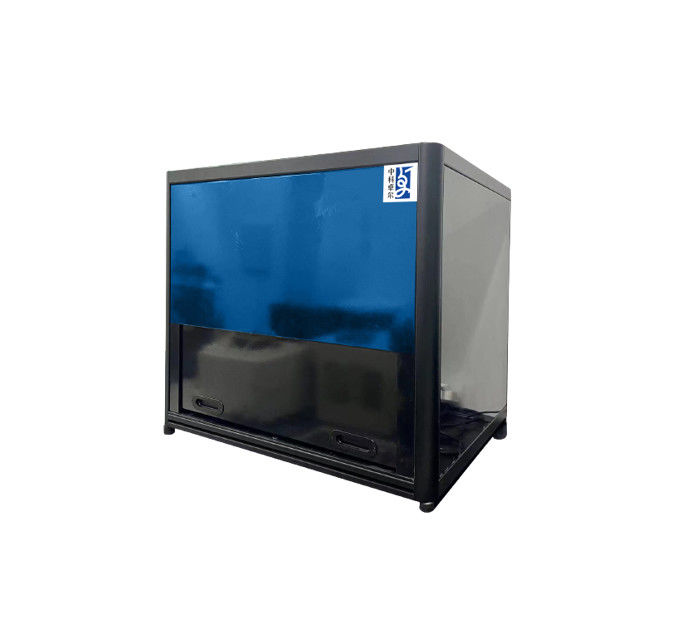

ZEIT Optical Testing Equipment Lamp Reflector Shape Wafer Flatness Surface Defect Detection

Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật

  • Điểm nổi bật

    Thiết bị kiểm tra quang học ZEIT

    ,

    Thiết bị kiểm tra quang học ZEITThiết bị phát hiện khuyết tật bề mặt phẳng của wafer

    ,

    Kiểm tra quang học ZEIT độ phẳng của wafer Thiết bị phát hiện khuyết tật bề mặt

  • Kích cỡ
    820mm*700mm*760mm, Có thể tùy chỉnh
  • tùy chỉnh
    Có sẵn
  • thời hạn bảo hành
    1 năm hoặc từng trường hợp
  • Điều kiện vận chuyển
    Bằng đường biển / đường hàng không / vận tải đa phương thức, v.v.
  • Nguồn gốc
    Thành Đô, CHND Trung Hoa
  • Hàng hiệu
    ZEIT
  • Chứng nhận
    Case by case
  • Số mô hình
    S1200-150
  • Số lượng đặt hàng tối thiểu
    1 bộ
  • Giá bán
    Case by case
  • chi tiết đóng gói
    vỏ gỗ
  • Thời gian giao hàng
    Từng trường hợp
  • Điều khoản thanh toán
    T/T
  • Khả năng cung cấp
    Từng trường hợp

Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật

Ánh sáng kết cấu Thiết bị phát hiện hình dạng bề mặt kích thước lớn





Các ứng dụng

Phát hiện hình dạng phản xạ đèn;phát hiện độ phẳng của wafer;phát hiện bề mặt sơn xe;phát hiện hình dạng bề mặt ống kính.



nguyên tắc làm việc

Màn hình chiếu ánh sáng có cấu trúc ở dạng sọc và máy ảnh thu thập ánh sáng có cấu trúc từ ánh sáng được đo

bề mặt,dải thu được bị biến dạng thông qua điều biến bề mặt đo, phân bố đám mây điểm

và độ congphân bố của bề mặt đo được tính theo biến dạng của sọc, sau đó

lỗi hình dạng bề mặtphân phối có thể thu được bằng cách so sánh phân phối đám mây điểm với mô hình lý tưởng.



Đặc trưng

    Người mẫu     SI200-150
    Phạm vi đo     200×150mm2
    Độ phân giải ngang     Thông thường 0,25mm, có thể điều chỉnh
    đo độ chính xác     Sai số tuyệt đối: ±3μm (đường kính 100mm)
    Lưu ý: Sản xuất tùy chỉnh có sẵn.



Hình ảnh phát hiện

Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật 0



Lợi ích của chúng ta

Chúng tôi là nhà sản xuất.

Quá trình trưởng thành.

Trả lời trong vòng 24 giờ làm việc.



Chứng nhận ISO của chúng tôi

Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật 1





Các bộ phận của bằng sáng chế của chúng tôi

Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật 2Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật 3





Các phần của giải thưởng và trình độ R&D của chúng tôi

Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật 4Thiết bị kiểm tra quang học ZEIT Phản xạ đèn Hình dạng wafer Độ phẳng bề mặt Phát hiện khuyết tật 5
