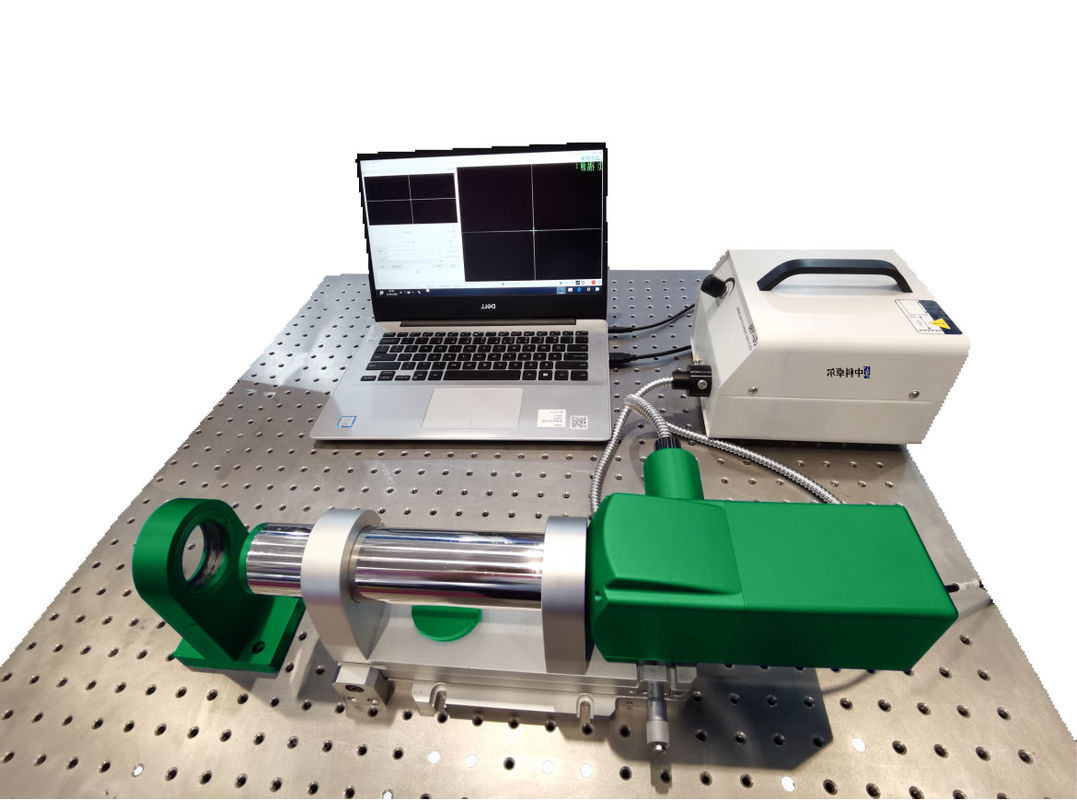

Kỹ thuật số Autocollimator trong gia công
Khu vực ứng dụng
Nó là một dụng cụ đo góc không tiếp xúc và có độ chính xác cao.Các phép đo liên quan đến góc cạnh,
lỗi góc của lăng trụ hình chữ nhật, độ phẳng, độ vuông góc, độ thẳng của ray dẫn hướng, v.v. Góc nhỏ
phép đo tự động có thể được thực hiện trong lĩnh vực gia công máy CNC để nâng cao hiệu quả phát hiện.
nguyên tắc làm việc
Đầu tiên, ánh sáng đi qua tấm kẻ ô trên mặt phẳng tiêu cự của vật kính, sau đó tạo thành ánh sáng song song;
Thứ hai, ánh sáng song song được gương vuông góc với trục chính phản xạ trở lại, sau đó truyền
qua vật kính và trùng với đường chuẩn;Thứ ba, khi gương nghiêng
nghiêng một góc α thì góc nghiêng của chùm sáng phản xạ là 2α.
Đặc trưng
| Người mẫu | DA40-3 |
|
khẩu độ rõ ràng |
Ф40mm |
| Độ chính xác |
20＂± 0,1＂ 600＂± 0,2＂ |
| Độ lặp lại | 0,02＂ |
|
Nghị quyết |
0,002＂ |
| Tỷ lệ khung hình | 30Hz |
| tiêu cự | 300mm |
| Lưu ý: Sản xuất tùy chỉnh có sẵn. | |
Lợi ích sản phẩm
→ Hiển thị hình ảnh quang học trung thực trong thời gian thực với máy ảnh công nghiệp;
→ Độ chính xác của phép đo đạt tới 1/20 với công nghệ xử lý hình ảnh pixel phụ;
→ Nhận dạng nhiều mục tiêu quang học (điểm, hình chữ thập, hình đường thẳng, hình chữ I);
→ Thiết kế cấu trúc ổn định để đảm bảo sự ổn định.
Lợi ích của chúng ta
Chúng tôi là nhà sản xuất.
Chúng tôi đã và đang thực hiện các Dự án lớn về Khoa học và Công nghệ Quốc gia Trung Quốc.
Chúng tôi đã và đang thực hiện các dự án kỹ thuật Laser lớn của Quốc gia Trung Quốc.
Thành viên tiếng TrungHội quang học
phó giám đốc đơn vịTiến bộ về Laser & Quang điện tử.
Thành viên củaTrung Quốc thử nghiệm liên minh hợp tác chiến lược
Trả lời trong vòng 24 giờ làm việc.
Chứng nhận ISO của chúng tôi
Các bộ phận của bằng sáng chế của chúng tôi
Các phần của giải thưởng và trình độ R&D của chúng tôi
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
