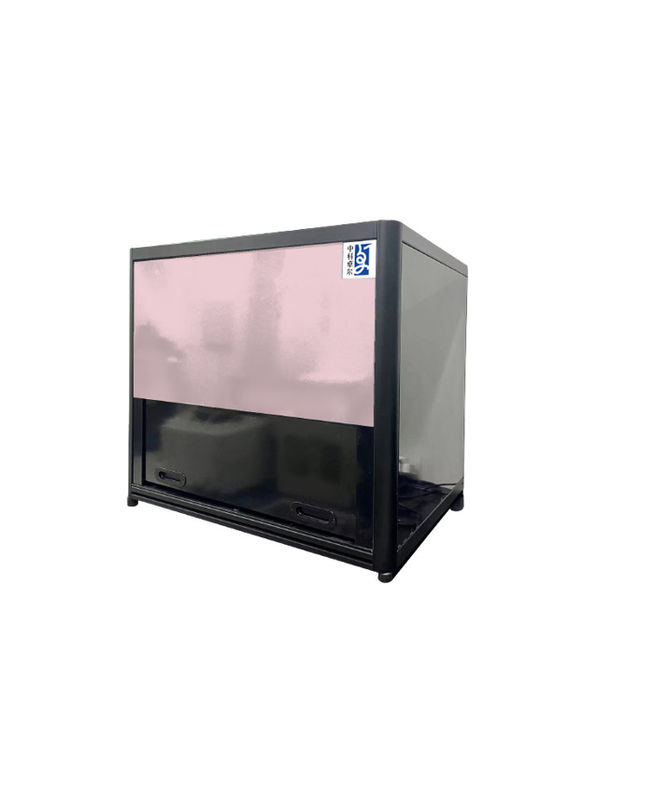

Thiết bị phát hiện hình dạng bề mặt ánh sáng kết cấu wafer
Các ứng dụng
Phát hiện độ phẳng của wafer.
nguyên tắc làm việc
Phân bố đám mây điểm và phân bố độ cong của bề mặt đo được tính toán theo
biến dạng của dải sáng và phân bố lỗi hình dạng bề mặt có thể thu được bằng cách so sánh điểm
phân phối đám mây với mô hình lý tưởng.
Đặc trưng
| Người mẫu | SSD-WX—X |
| Phạm vi đo | 200×150mm2 |
| Độ phân giải ngang | Thông thường 0,25mm, có thể điều chỉnh |
| đo độ chính xác | Sai số tuyệt đối: ±3μm (đường kính 100mm) |
| Lưu ý: Sản xuất tùy chỉnh có sẵn. | |
Hình ảnh phát hiện
Lợi ích của chúng ta
Chúng tôi là nhà sản xuất.
Quá trình trưởng thành.
Trả lời trong vòng 24 giờ làm việc.
Chứng nhận ISO của chúng tôi
Các bộ phận của bằng sáng chế của chúng tôi
Các phần của giải thưởng và trình độ R&D của chúng tôi
Sản phẩm của chúng tôi được bán trên toàn thế giới. Bạn có thể yên tâm về toàn bộ quá trình sản xuất sản phẩm của chúng tôi.
