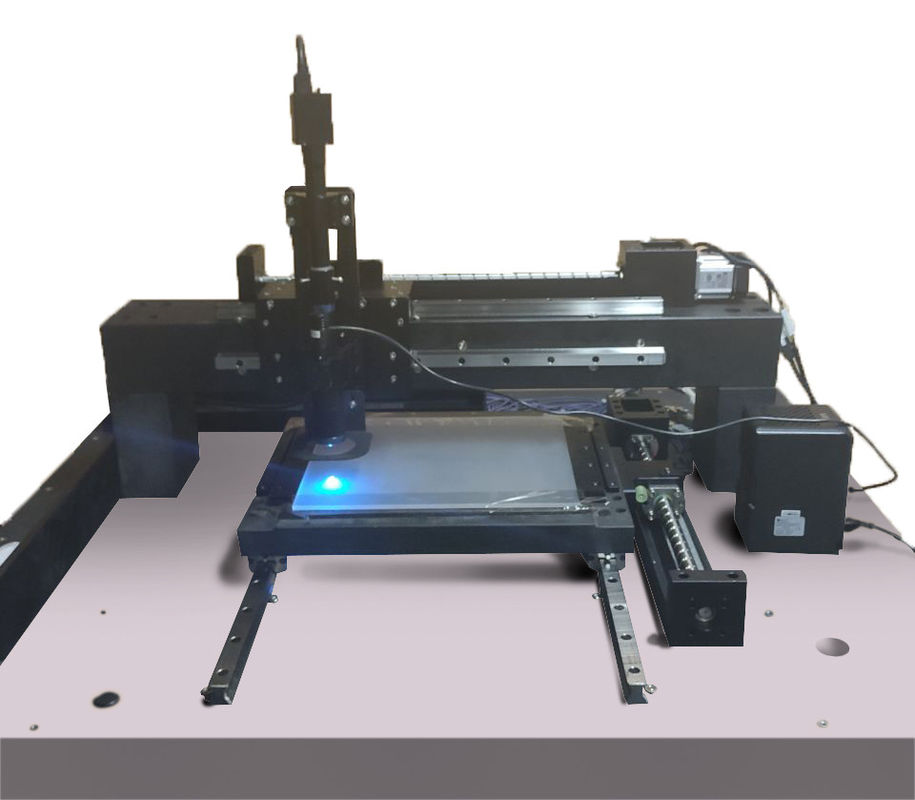

Máy dò khuyết tật bề mặt trong ngành chip mạch tích hợp
Các ứng dụng
Để kiểm soát quy trình và quản lý năng suất của mặt nạ trống trong các lĩnh vực sản xuất chip mạch tích hợp,
chúng tôi có thể giúp các nhà sản xuất mặt nạ và chất nền thủy tinh xác định và theo dõi các khuyết tật của mặt nạ, giảm nguy cơ
năng suất và cải thiện khả năng R&D độc lập của họ đối với các công nghệ cốt lõi.
nguyên tắc làm việc
Các khuyết tật trên bề mặt mặt nạ có thể được tự động phát hiện từ ba khía cạnh: hiệu suất hệ thống quang học,
hiệu suất máy ảnh và hiệu suất nền tảng chuyển động.
Đặc trưng
| Người mẫu | SDD-ICC-X—X | |
|
phát hiện hiệu suất |
Loại lỗi có thể phát hiện | Trầy xước, Bụi |
| Kích thước lỗi có thể phát hiện | 1μm | |
| Độ chính xác phát hiện (đo) |
100% phát hiện lỗi / thu hồi khuyết tật (trầy xước, bụi) |
|
| hiệu quả phát hiện |
≤10 phút (Giá trị đo được: Mặt nạ 350mm x 300mm) |
|
|
Hiệu suất hệ thống quang học |
Nghị quyết | 1,8μm |
| độ phóng đại | 40 lần | |
| Góc nhìn | 0,5mm x 0,5mm | |
| ánh sáng xanh chiếu sáng | 460nm, 2,5w | |
|
Hiệu suất nền tảng chuyển động
|
Chuyển động hai trục X, Y Độ phẳng của mặt bàn bằng đá cẩm thạch: 2,5μm Độ chính xác hết hướng trục Y của trục Y: ≤ 10,5μm Độ chính xác hết hướng trục Y của trục Y: ≤8,5μm |
|
| Lưu ý: Sản xuất tùy chỉnh có sẵn. | ||
Hình ảnh phát hiện
